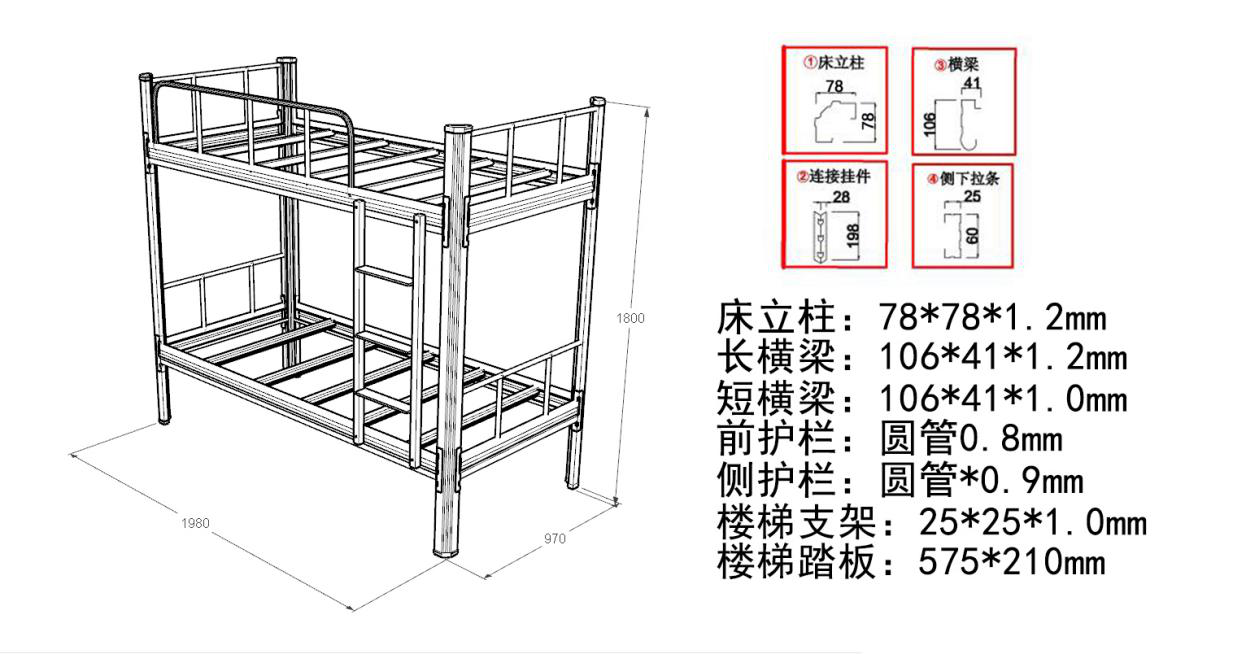

宿舍上下鋪鐵床帶床底柜尺寸及示意圖如下：

上下床尺寸：W1980×D980×H1930(mm)

床的各部位尺寸及安全要求符合(GB10000-88)標準。尺寸要求：安全欄板缺口長：500~600 mm ；扶梯凈寬：≥300mm，扶梯梯蹬凈間距：300~340 mm；梯蹬表面帶防滑；

辦公桌+書架：1200*600*1690選用優質國標上海寶鋼書桌臺面厚度為1.0mm，書柜0.8mm經激光切割下料數控折彎全自動焊接成形；外表除油、除銹、水基脫脂、水基中和等加工工序之后進行樹脂粉沫涂料，再經過200℃高溫固化制作成。

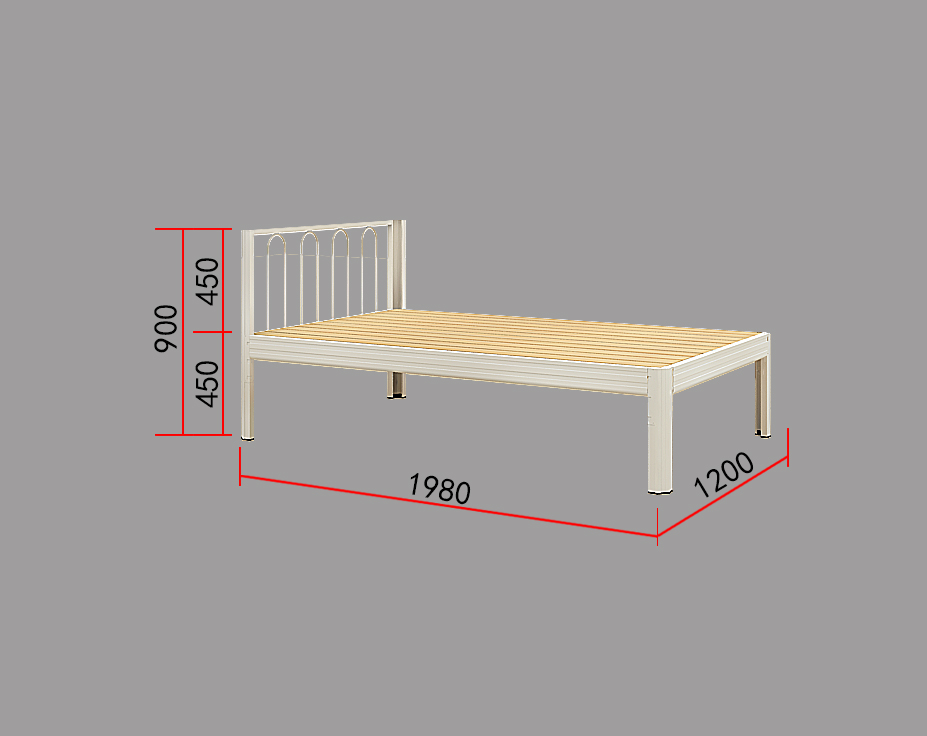

宿舍單層鐵床的尺寸及示意圖如下：

鐵床部份的材質：（規格Ｗ1980*Ｄ1200*Ｈ900ｍｍ）

這類宿舍單層鐵床的一個特別之處就是床板，其采用了杉木為板材，木板條寬度為80-90mm，厚度為15mm，板條之間間隙不得大于20mm，床板橫襯均勻分布4根，其規格為30*40毫米，通常會要求為床板制作的表面進行刨光，板條做成圓角進行處理。

宿舍連體上下鋪鐵床尺寸及示意圖如下：

尺寸：W4460×D970×H2080(mm)

上面就是今天給大家講的關于宿舍上下鋪鐵床尺寸示意圖的全部內容，這也是我們設計師細心制作的成果，也為我們提供了生產的參考圖形。
